產品特色：
●旋轉平台可以實現角度的精密調整。
●把台面轉到大致的位置後，使用粗微調切換螺絲固定，這樣就可以使用微分頭進行微調。
●有標準型和精密型兩種精度選擇。
●台面尺寸從∅38mm~∅160mm，規格多樣。
標準系列：
| 移動方式 | Θ軸精度 | 臺面尺寸 | 微分頭安裝位置 | 滑台厚度 | ||
|
旋轉方向 磨合型 |
無標記：標準型 Ｐ：精密型 |
單位：mm |
參考下圖 |
無標記：標準厚度 數字：非標厚度，單位mm |
||
※RSP40台面為∅38，RSP160台面為∅158。
 |
| 安裝方法 | |
|
|
|
| 使用底座上的沉頭孔，就可以將平台進行安裝。 | |
 |
|
| 旋轉工作台面，使螺絲過孔和底座上的沉頭同心，便可用螺絲 進行固定。 |
重複左側，便可將平台使用4個沉頭孔固定。 |
| 使用方法 | |
|
|
|
|
鬆掉精微調切換螺絲後，就可以用手將工作台面 進行360精調。 |
鎖緊粗微調切換螺絲後，就可以用微分頭將工作台面 進行微調，微調時，請確定鎖緊螺絲是否鬆開。調整 至所需位置時，使用鎖緊螺絲進行固定。 |

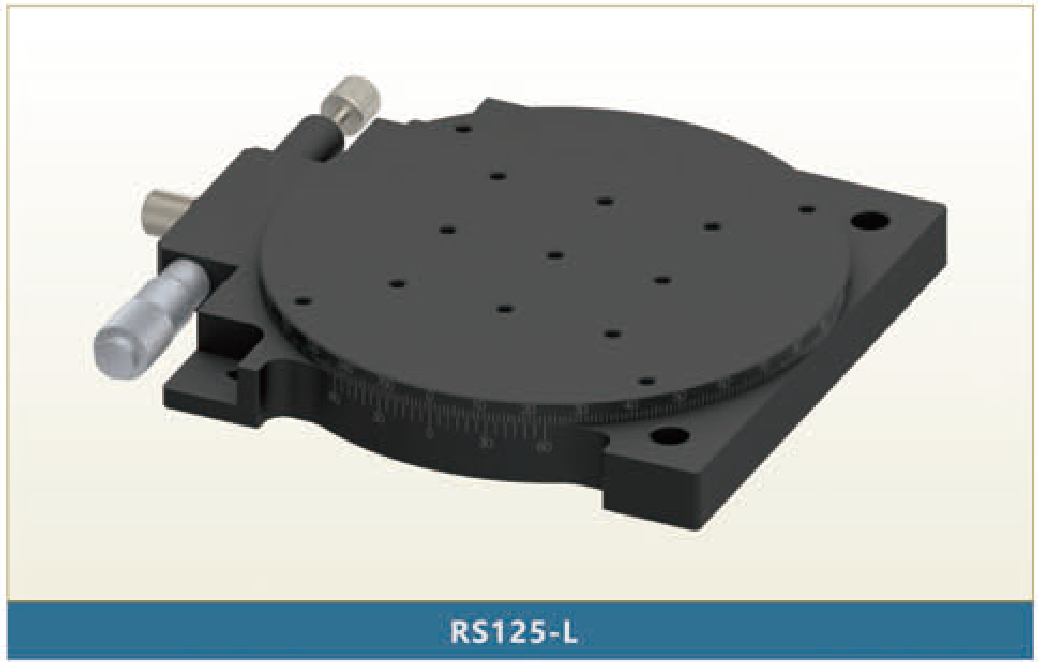

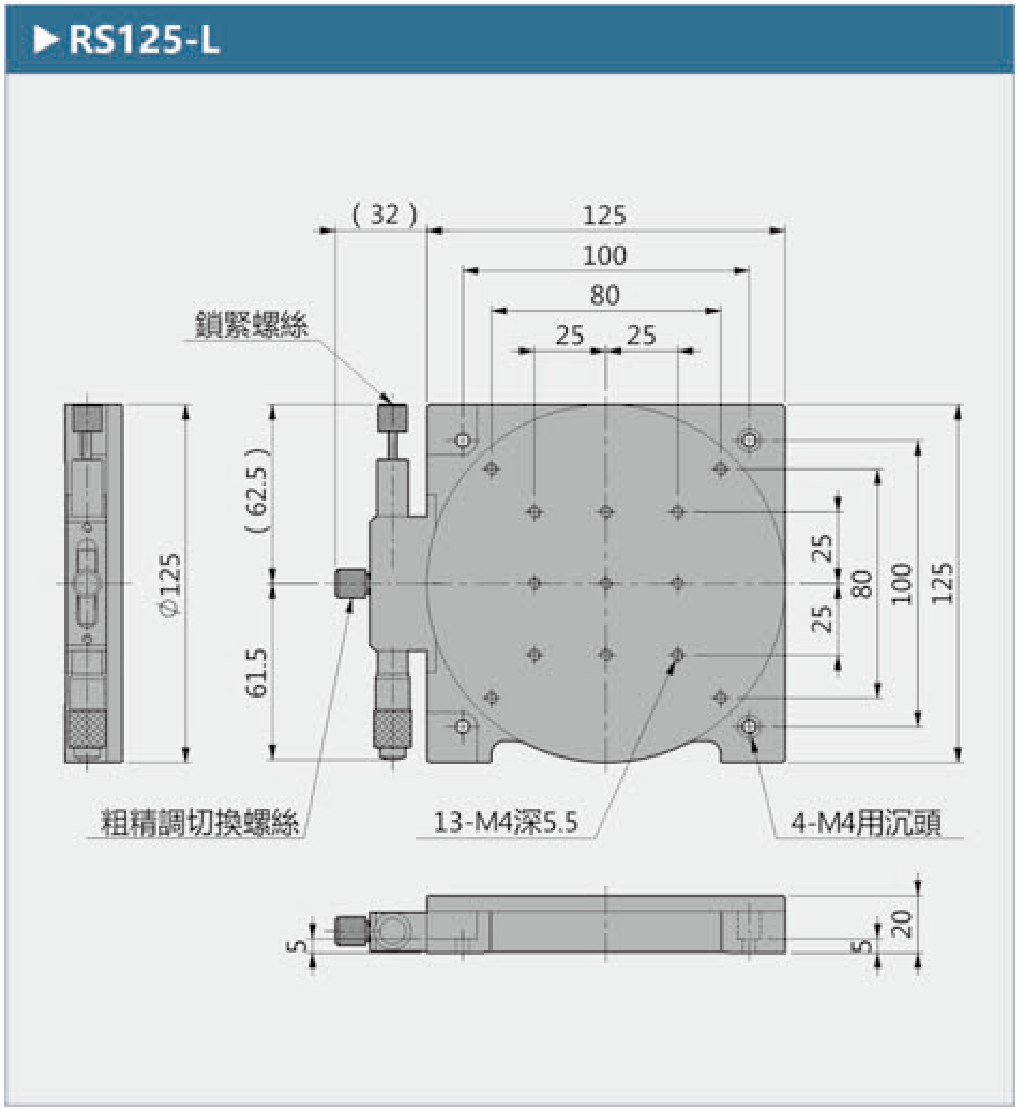

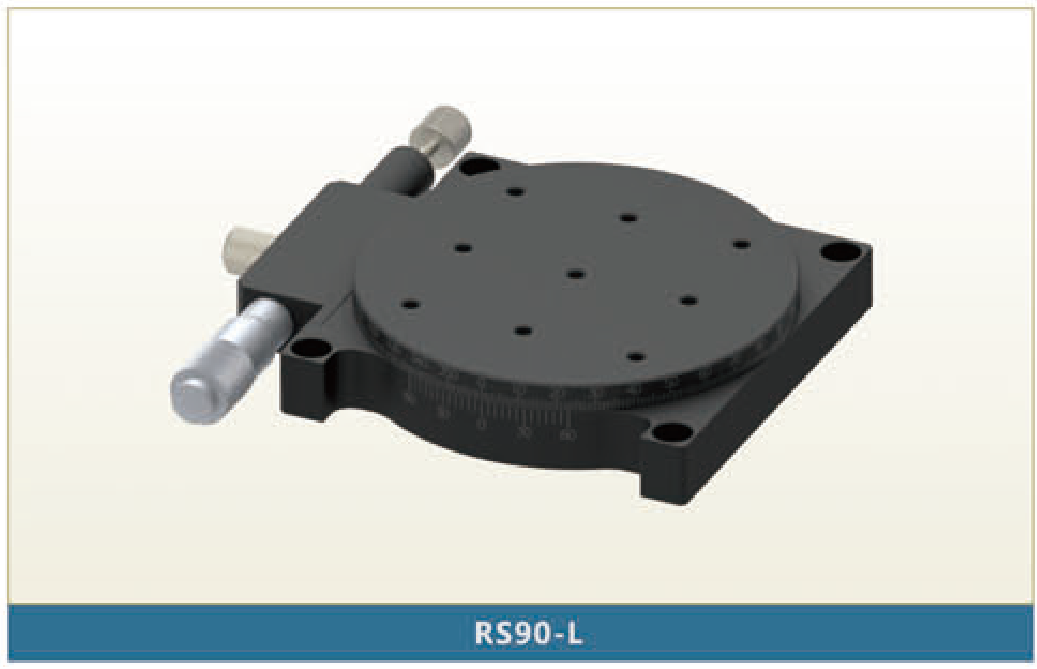

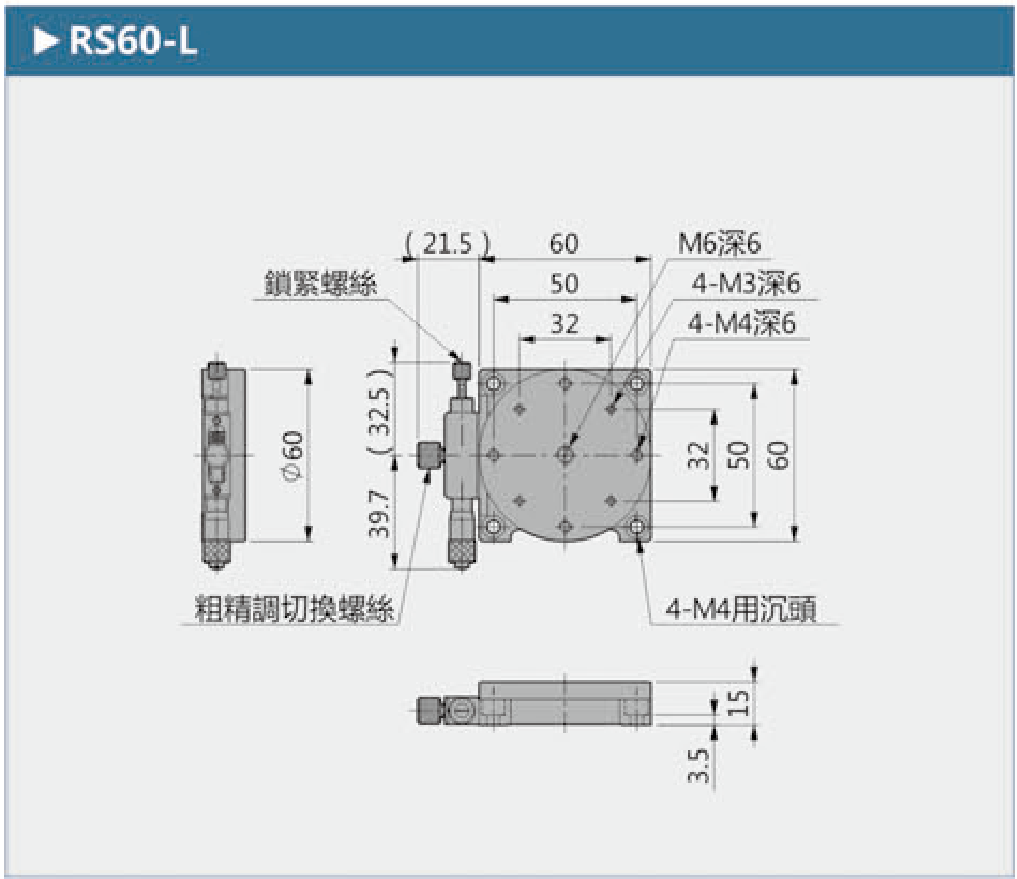

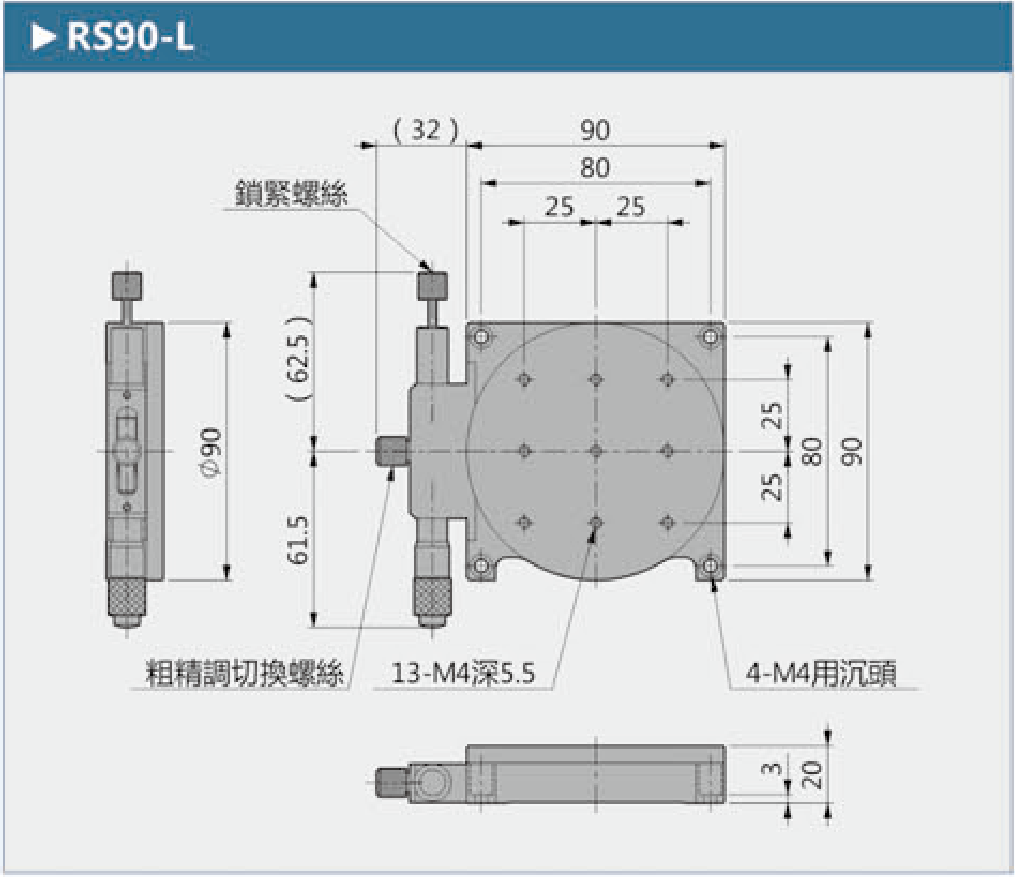

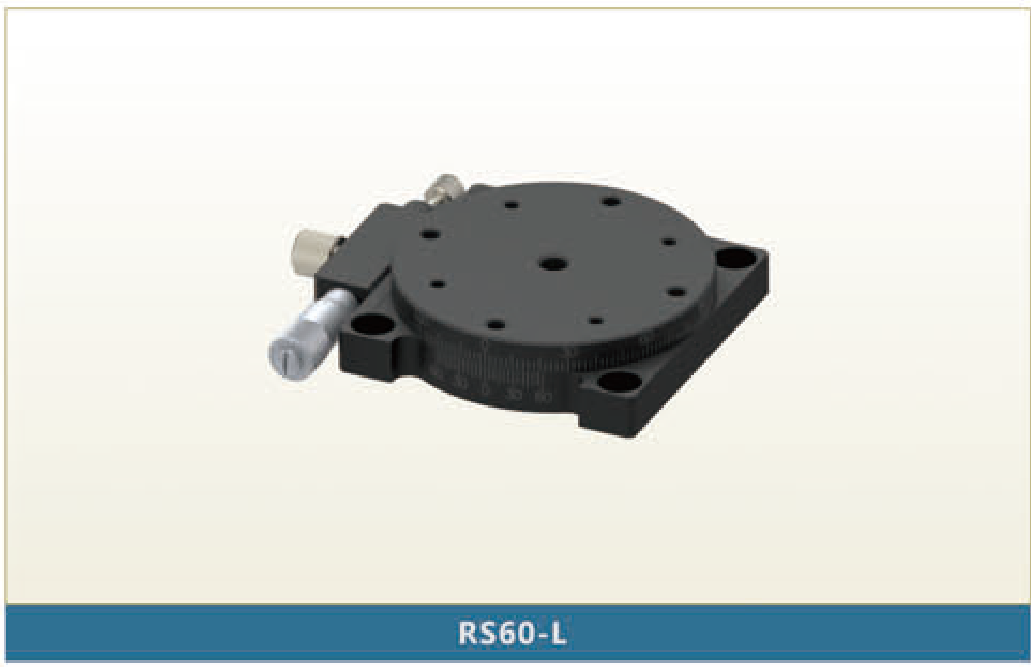

| RS60-L | RS90-L | RS125-L | ||||
| 移動方向 | Θ軸一個方向 | |||||
| 主體材質 | 鋁合金(黑色陽極) | |||||
| 驅動方式 | 微分頭 | |||||
| 臺面大小 | ∅60mm | ∅90mm | ∅125mm | |||
| 臺面厚度 | 15mm | 20mm | ||||
| 行程 | 360°粗調，±5°微調 | |||||
| 負載 | 29.4N(3kgf) | |||||
| 最小刻度 | 10' | 5' | ||||
| 微分頭每格 | ≈0.96' | ≈0.6' | ≈0.46' | |||
| 同心度 | 0.03mm | |||||
| 平行度 | 0.03mm | 0.04mm | 0.05mm | |||
| 重量 | 0.16kg | 0.50kg | 0.90kg | |||
| 讀數方法 | |
|

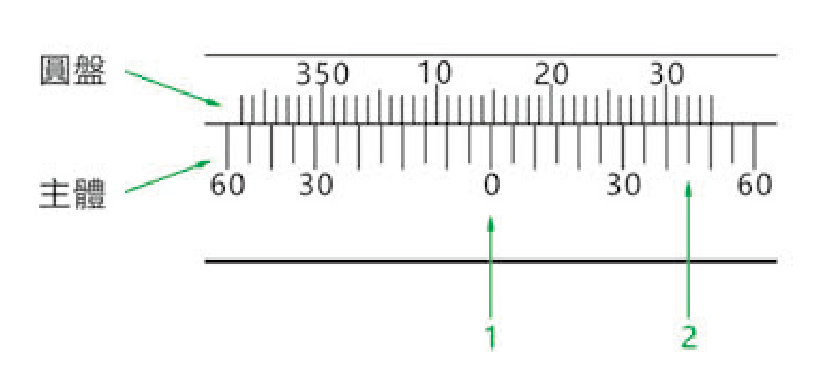

1.先確定主體上游標的位置，圓盤每格為1°，右圖為14°。 2.再看圓盤的刻度線和主體游標刻度線重和的值，右圖為45'。 3.將1和2的值相加，所以右圖為14°45'。 |
 |
 |
 |
 |
|
 |
 |
 |
