產品特色：
●採用交叉滾子導軌，可實現高精度，平滑的移動。
●主體材料為鋁合金，質量輕，適合內置於其它裝置。
●臺面尺寸從40mm~125mm，規格多樣。
●驅動方式為微分頭。
| 移動方式 | 移動方向 | 臺面尺寸 | 微分頭安裝位置 | |||
|
平行方向 交叉導軌型- 微分頭驅動 |
V：Z軸一個方向 (垂直升降) |
單位：mm |

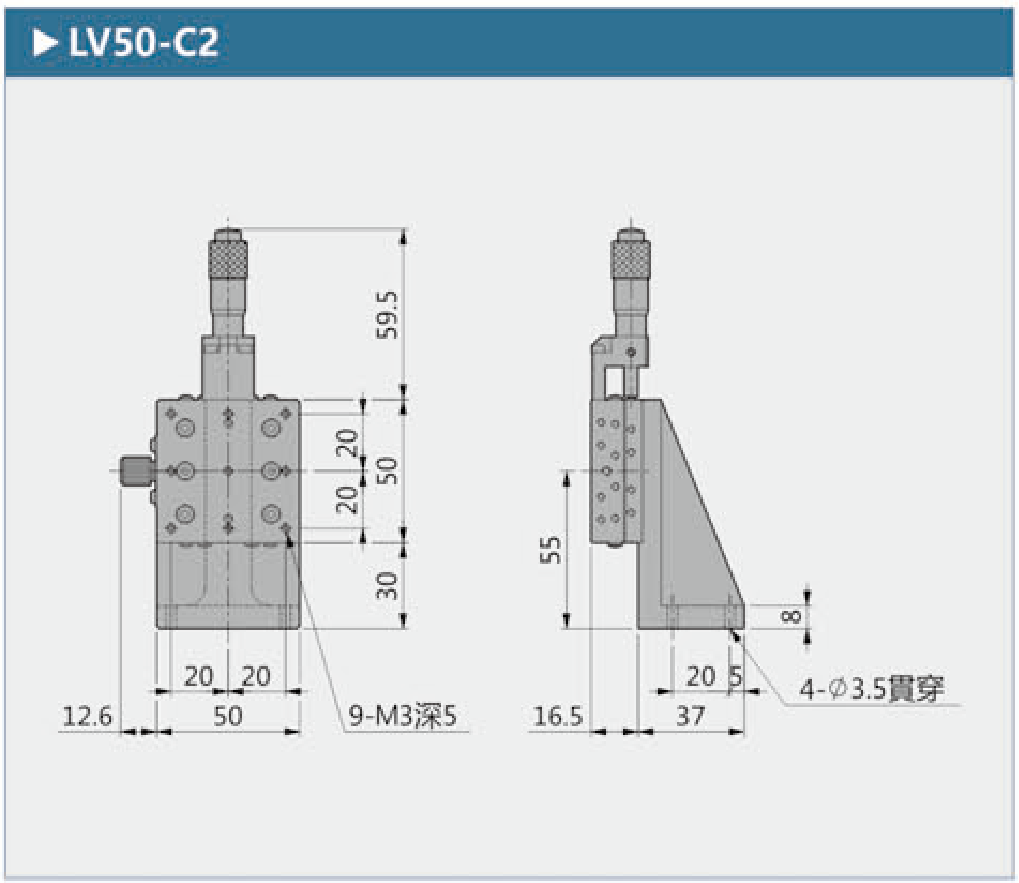

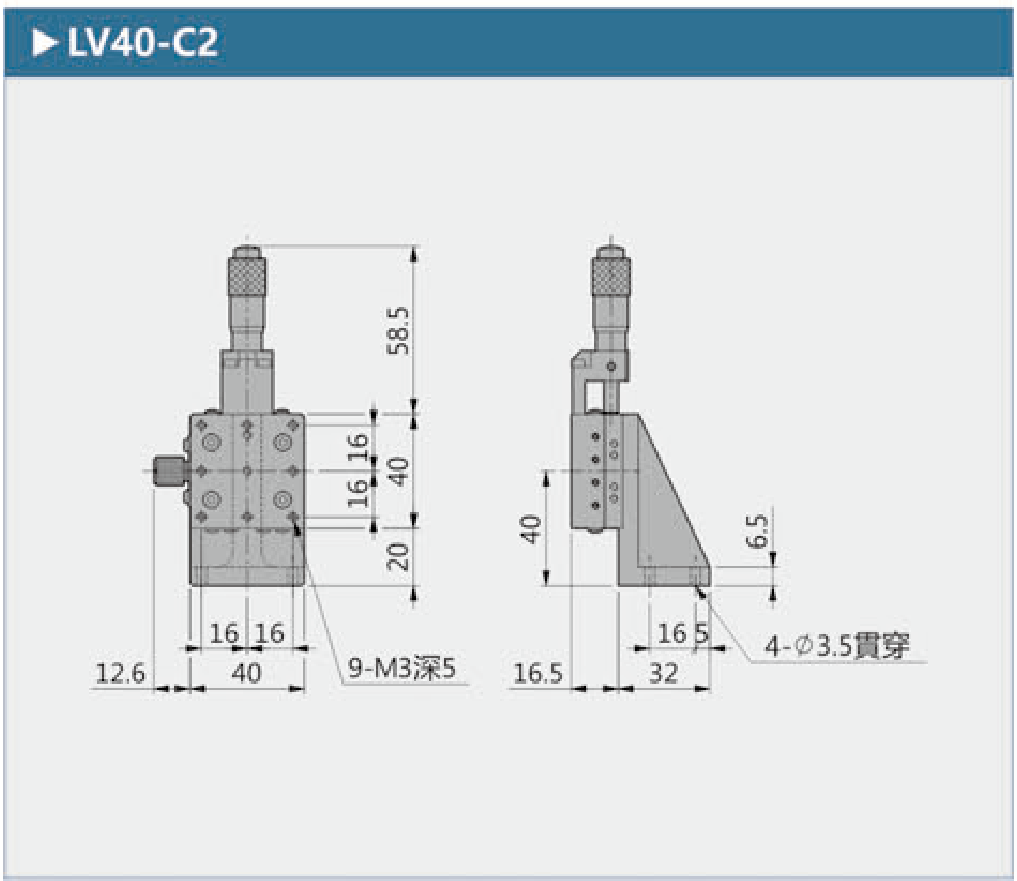

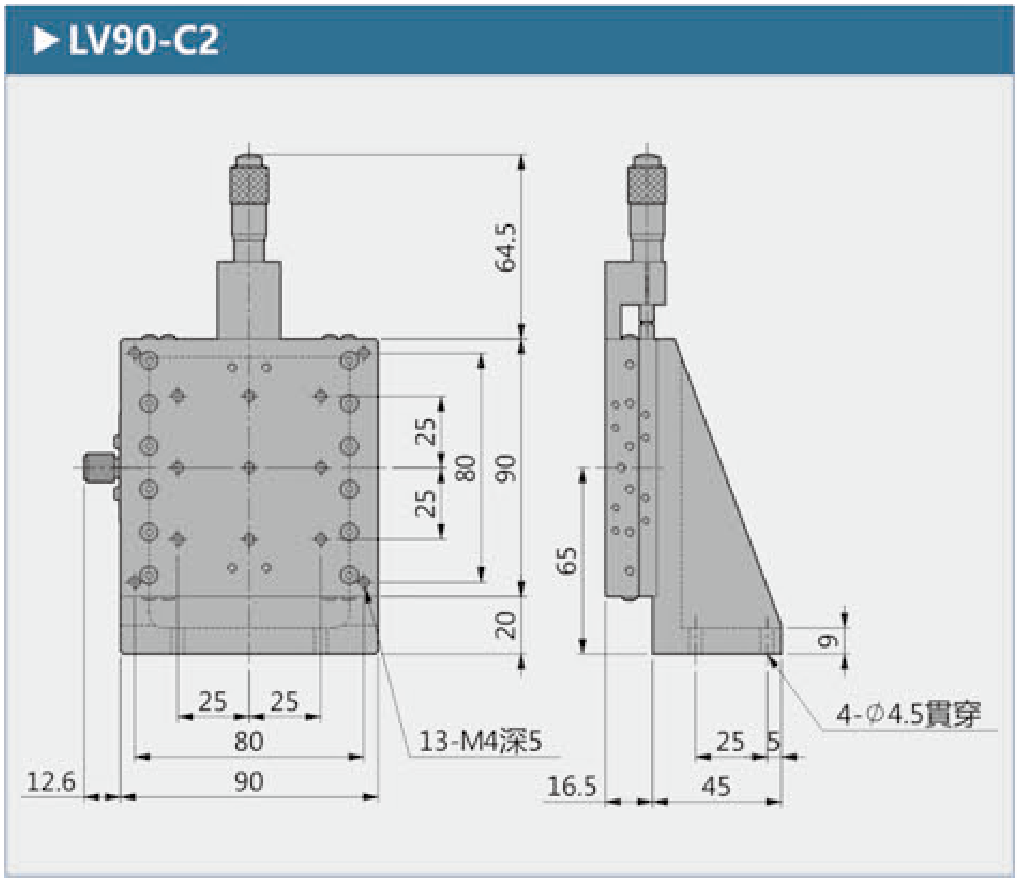

請參考下圖 |
|||

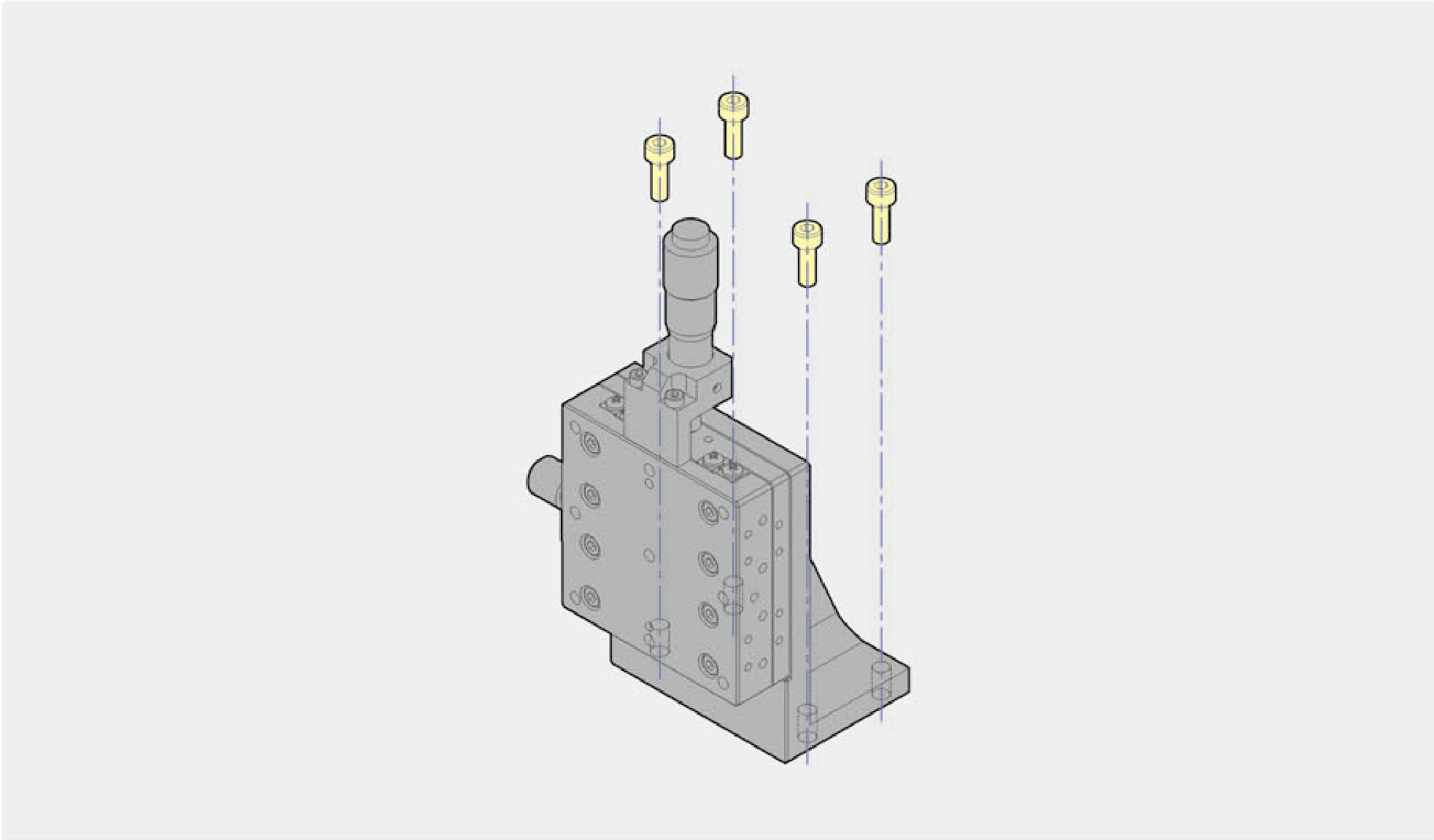

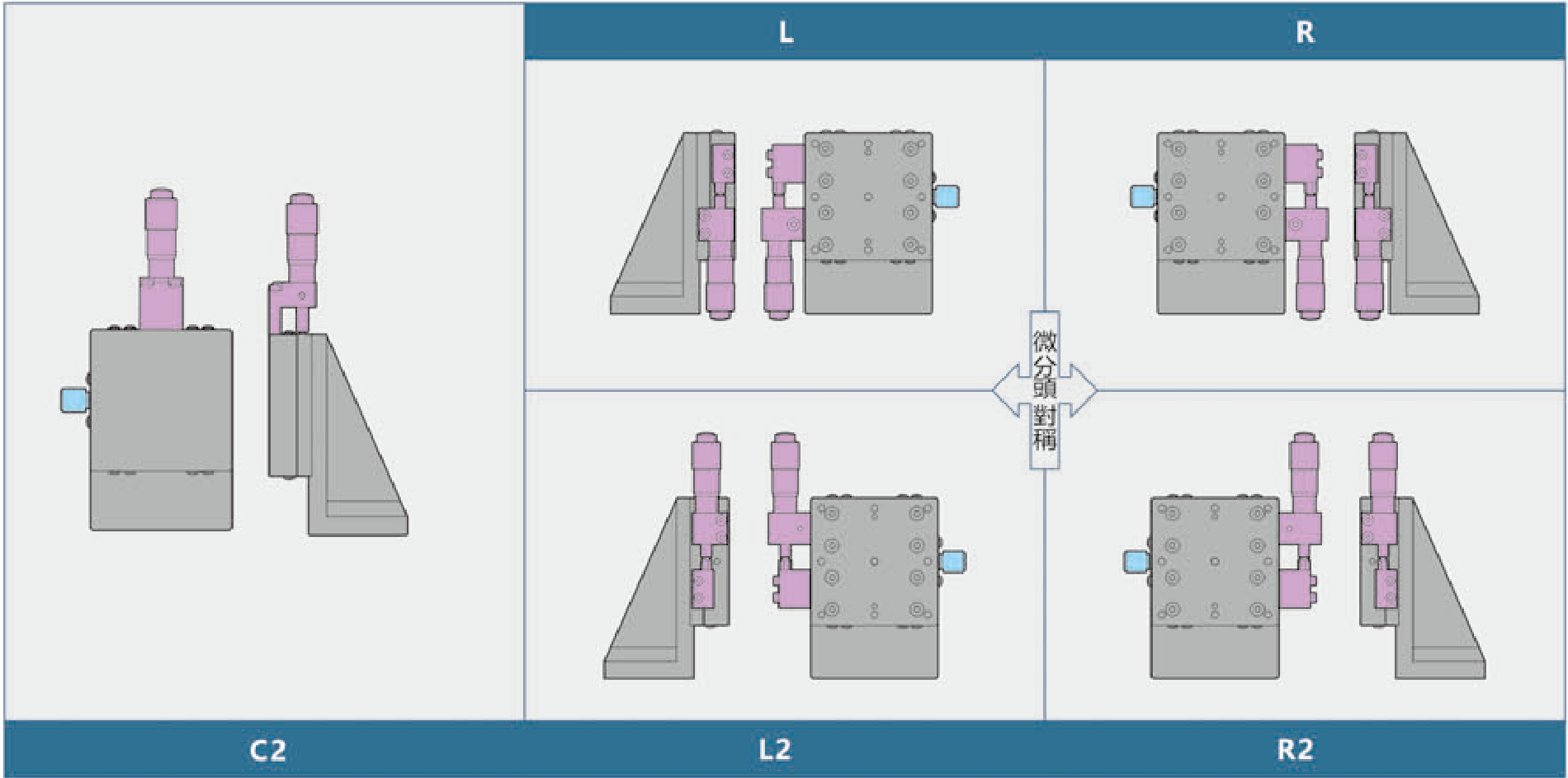

| 安裝方法 |
|
|

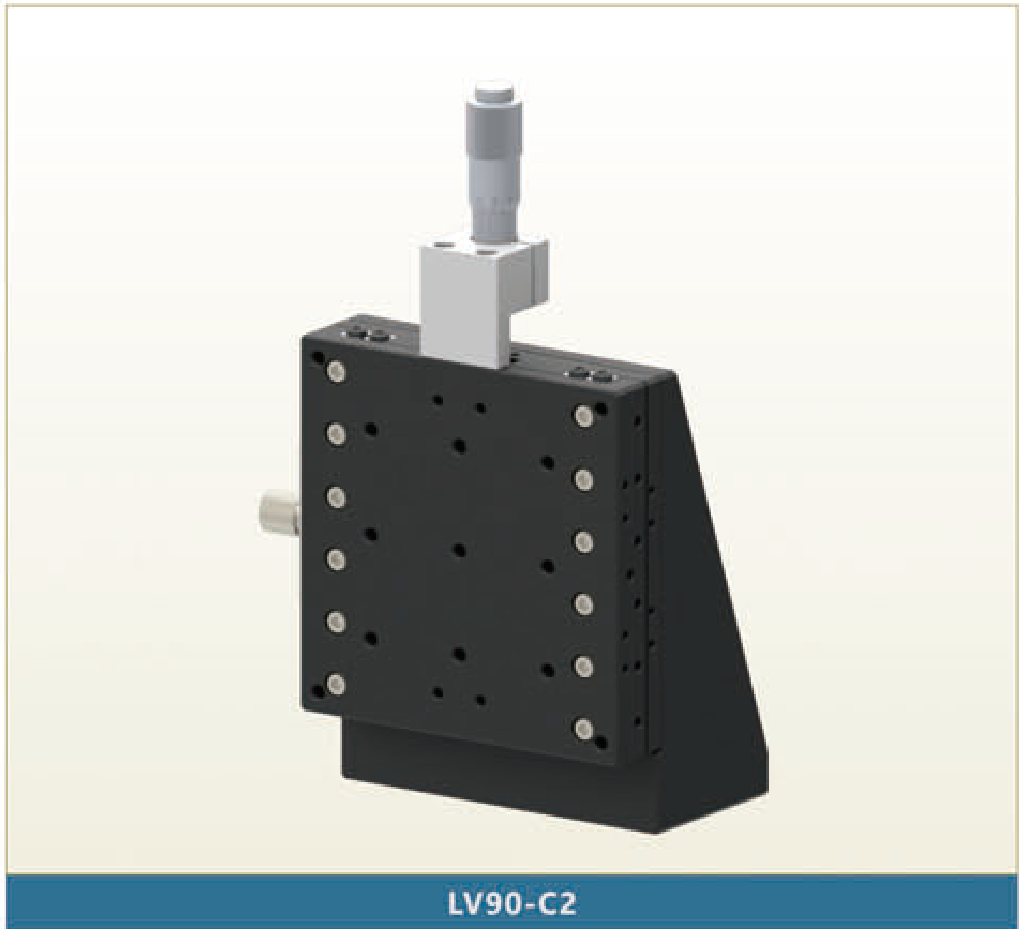

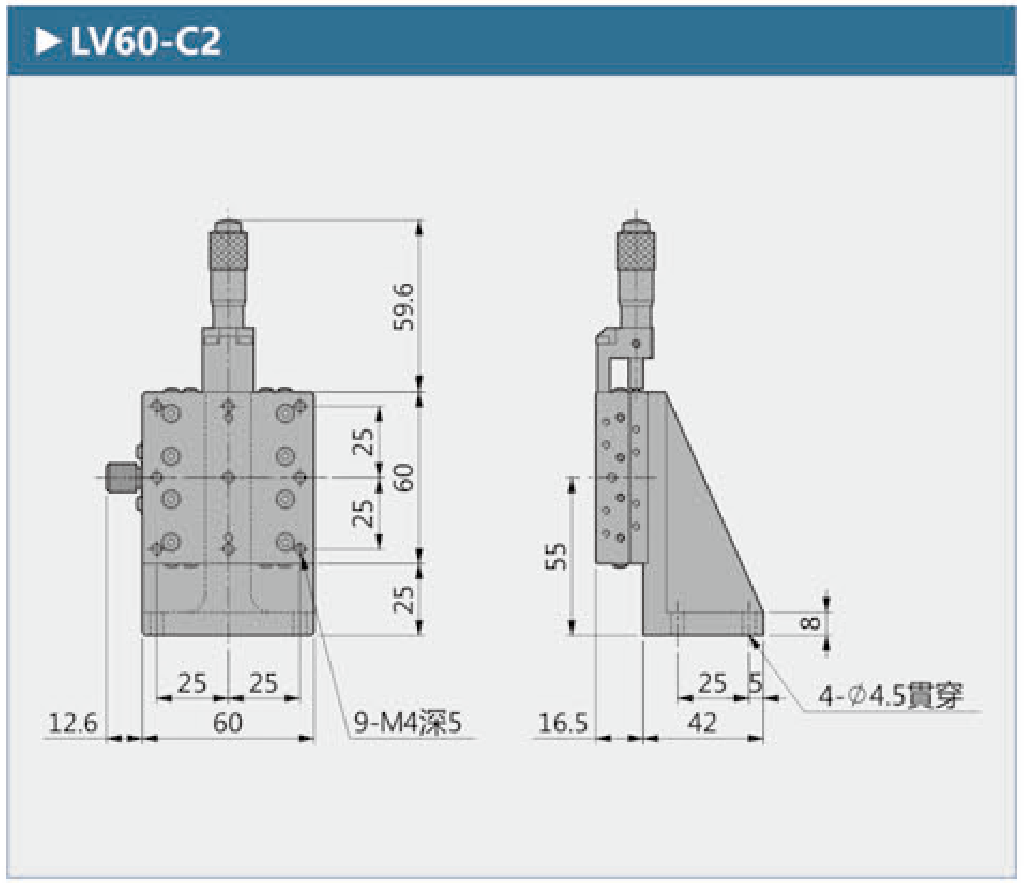

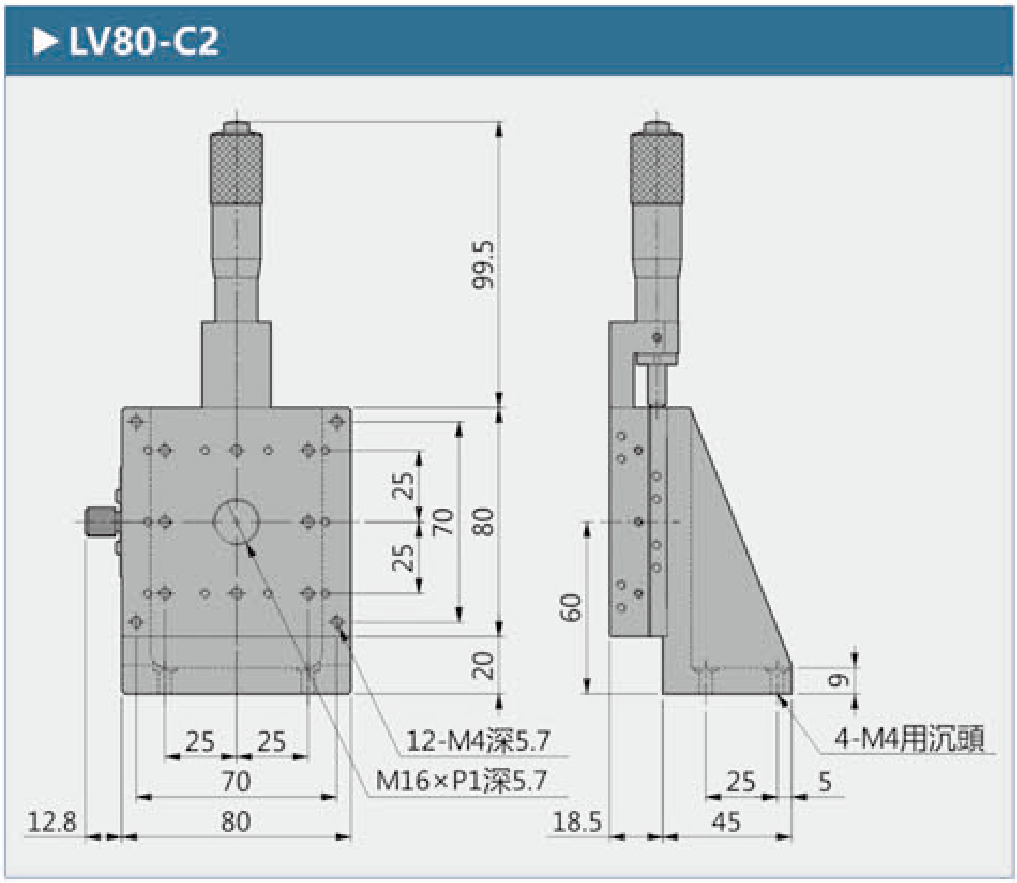

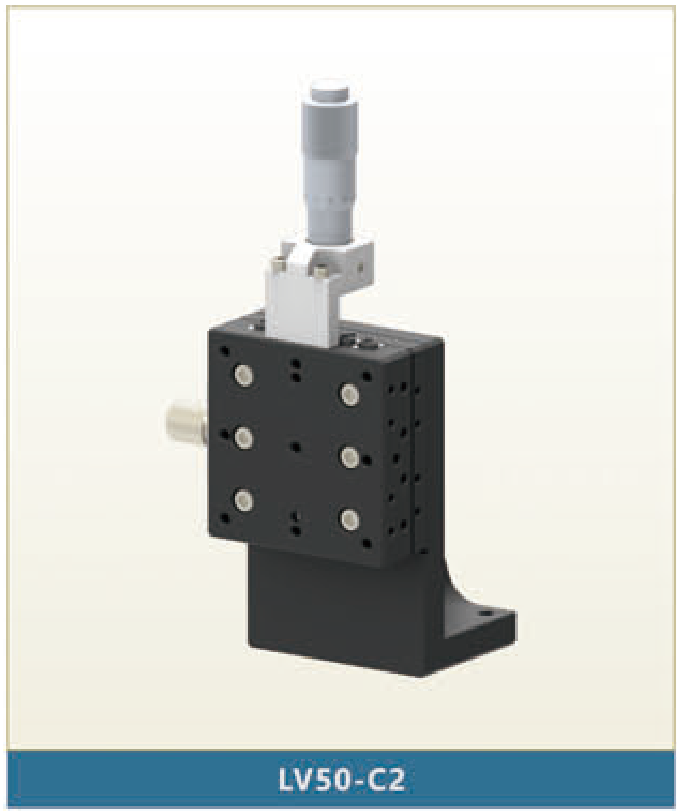

| LV40-C2 | LV50-C2 | LV60-C2 | LV80-C2 | LV90-C2 | ||
| 移動方向 | Z軸一個方向(垂直升降) | |||||
| 主體材質 | 鋁合金(黑色陽極) | |||||
| 驅動方式 | 微分頭 | |||||
| 臺面大小 | 40x40 mm | 50x50 mm | 60x60 mm | 80x80 mm | 90x90 mm | |
| 行程 | ±6.5 mm | ±12.5 mm | ±6.5 mm | |||
| 負載 | 19.6N(2kgf) | 29.4N(3kgf) | 39.2N(4kgf) | 39.2N(4kgf) | 39.2N(4kgf) | |
| 最小刻度 | 0.01mm | |||||
| 直線度 | ≤0.01mm/13mm | ≤0.02mm/25mm | ≤0.01mm/13mm | |||
| 重量 | 0.22kg | 0.34kg | 0.45kg | 0.87kg | 0.88kg | |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
