產品特色：
●驅動方式採用交叉滾子導軌，可實現高精度，平滑的移動。
●主體材料為鋁合金，質量輕，適合內置於其它裝置。
●臺面尺寸從30mm~200mm，規格多樣。
●驅動方式可選擇微分頭和精密螺桿。
標準系列：
| 移動方式 | 移動方向 | 臺面尺寸 | 微分頭安裝位置 | 組合方式＊ | 平臺材質 | 位移行程 |
|
平行方向 交叉導軌型 |
X：X軸一個方向 Y：XY軸兩個方向 |
單位：mm |
參考下圖 |
無標記：標準型 M：薄型 B：超薄型 |
無標記：鋁合金 S：鐵質 |
無標記：標準行程數 字：非標行程 |
※只適合與XY軸，標準型由2個X軸組合，薄型和超薄型為一體式
 |
 |
| 產品變更 |

|
※以上變更並非適用於所有平臺，如有需要請聯絡銷售人員。
| 安裝方法 |
|
|
|
將平臺面移至極限位置，如上圖所示，露出2處安裝孔， 請先將配套的螺栓放入，作暫時固定即可，請確認螺栓已經 完全進入螺栓安裝孔中，然後進行下一步的操作。 |
接下來，請逆時針轉動微分頭，將平臺面移到另一側極限 位置，在與剛在位置相反的一側，會露出另外2處安裝孔。 請將配套的螺栓放入，並擰緊到一定程度。確認與安裝位置 吻合後，先將2處安裝孔的螺栓完全固定，最後再固定前2處 安裝孔的螺栓。 |

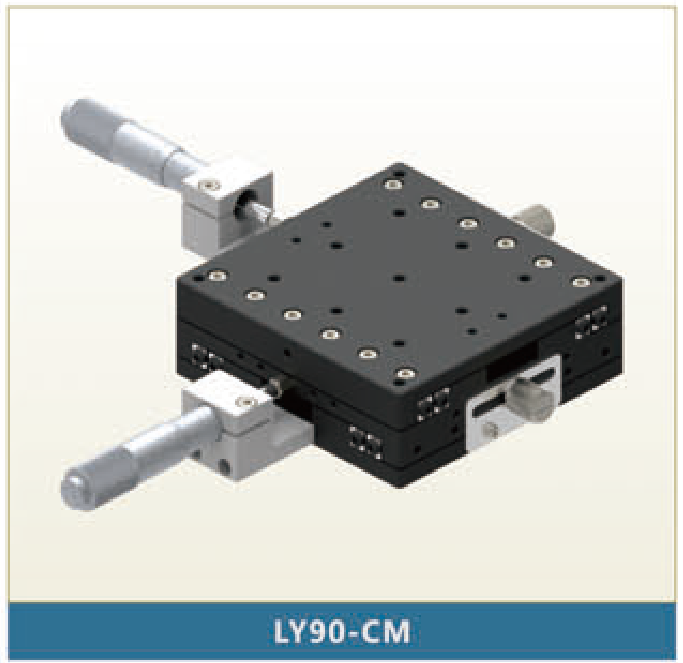

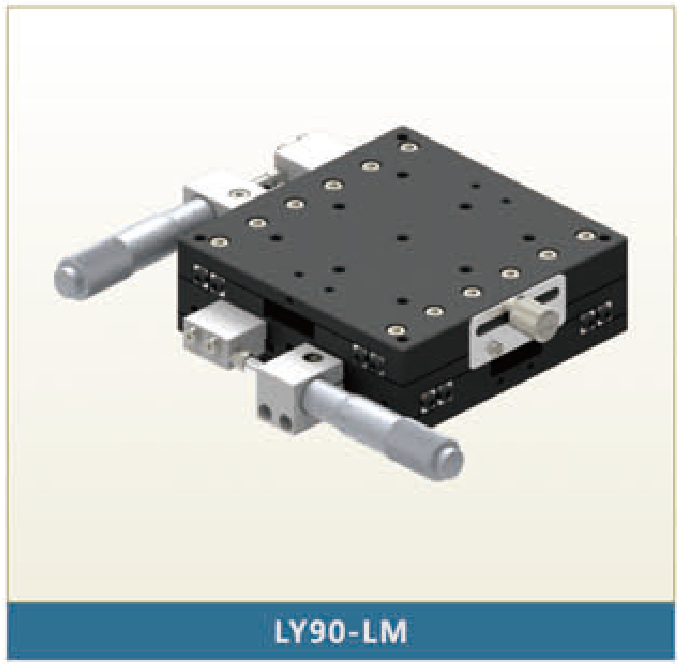

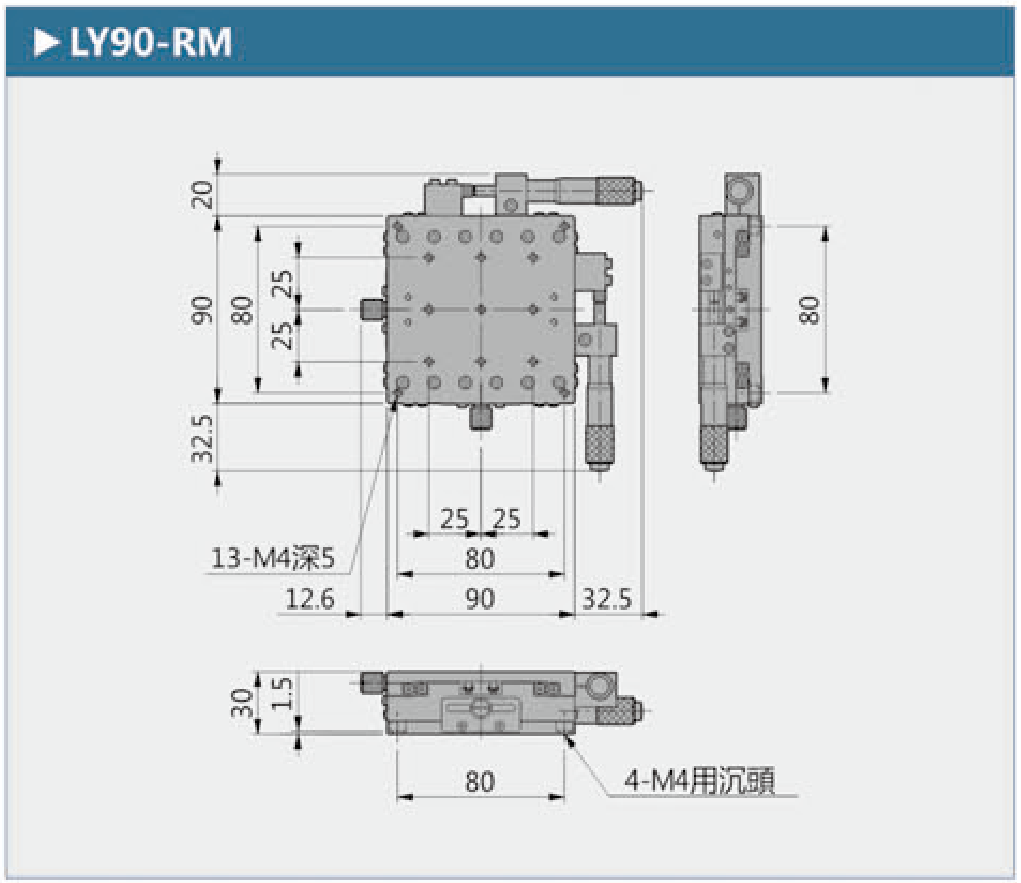

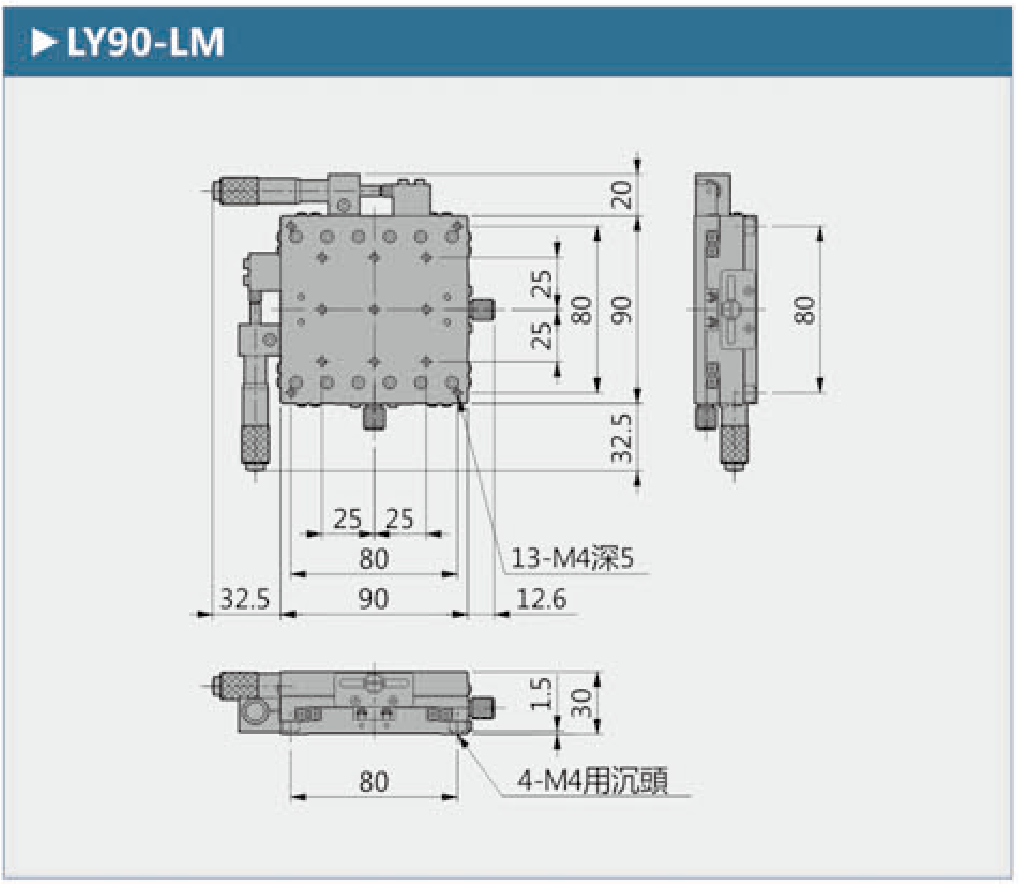

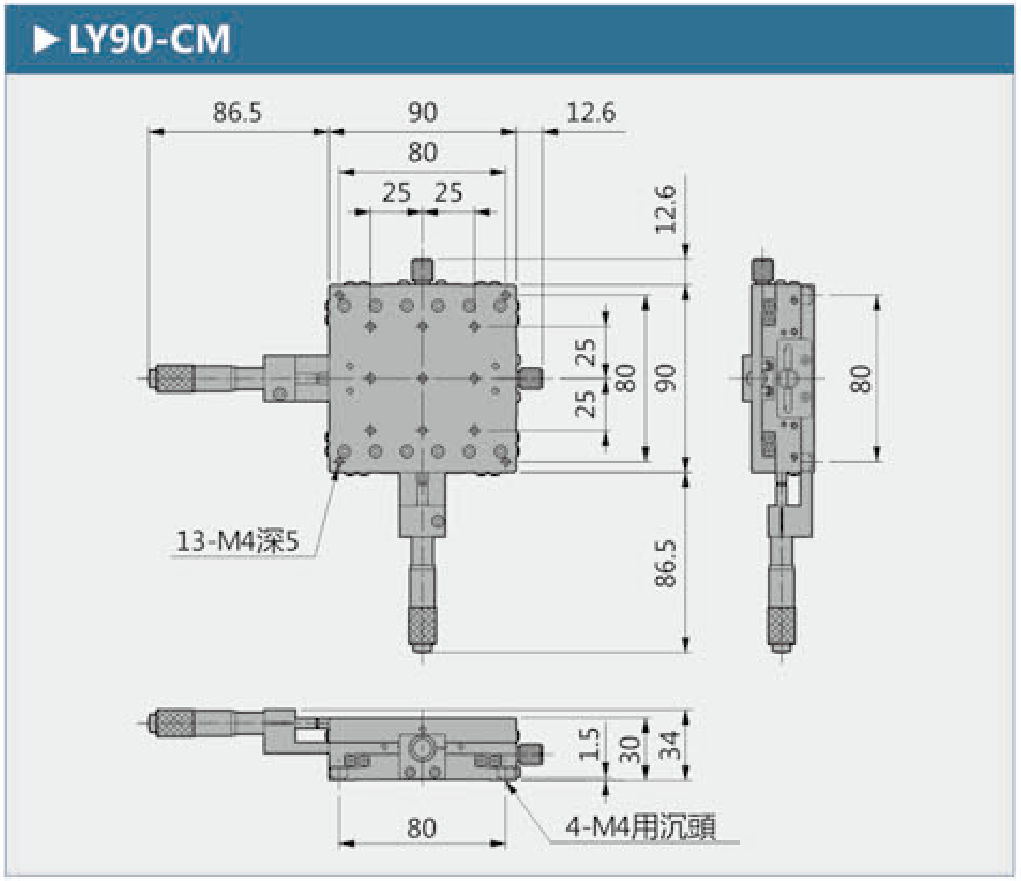

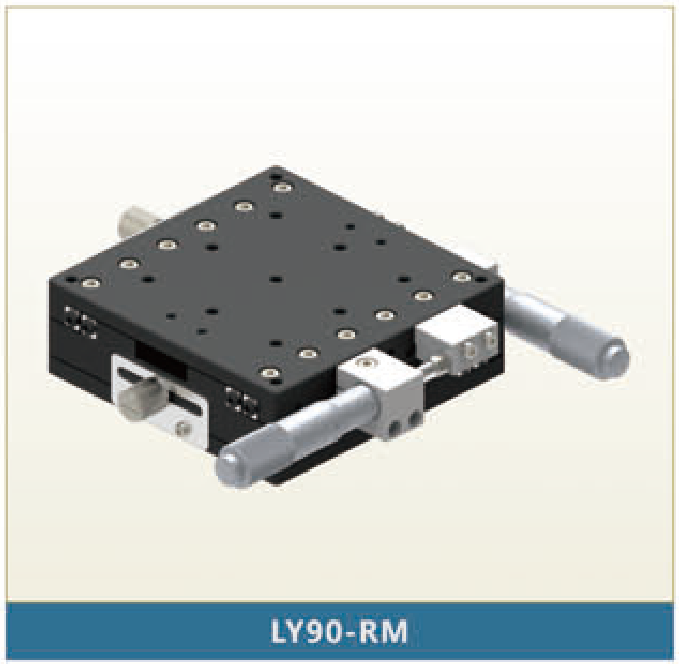

| LY90-CM | LY90-LM | LY90-RM | |||||
| 移動方向 | XY軸兩個方向 | ||||||
| 主體材質 | 鋁合金(黑色陽極) | ||||||
| 驅動方式 | 微分頭 | ||||||
| 臺面大小 | 90mm x 90mm | ||||||
| 臺面厚度 | 30mm | ||||||
| 行程 | ±6.5mm | ||||||
| 負載 | 44N(4.5kgf) | ||||||
| 最小刻度 | 0.01mm | ||||||
| 移動平行度 | ≤0.01mm/13mm | ||||||
| 平行度 | 0.06mm | ||||||
| 重量 | 0.9kg | ||||||
 |
 |
 |
 |
 |
 |
